环氧煤沥青防腐冷缠带

　　环氧煤沥青防腐层技术工艺，自九十年代中期在国内管道防腐工程中开始应用。我公司2005年选用了增强合成纤维丙纶无纺布（毡）做基材，经环氧煤沥青胶浸渍后再脱油制成环氧煤冷缠带（基带），改进了沿用的玻璃丝布因含蜡酯出现的防腐层分离现象和因布面造成的防腐层厚度不匀弊端。与速干无溶剂环氧涂料（A、B组分）配合使用形成整套防腐蚀保护涂层体系。为适应更多的环境气溫条件施工，又专门配制了常温型、低温型和超低温型三种定型胶，保证了产品的全天候使用。

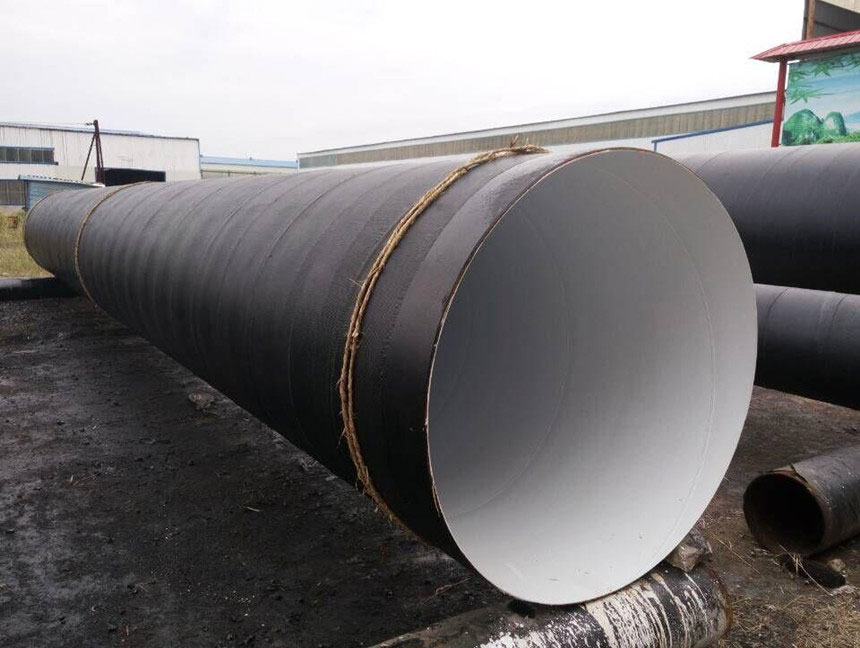

　　环氧煤沥青冷缠带防腐层技术工艺，多用于石油、天燃气、化工、电力、城建等行业的输油、输气、给排水和供热钢质管道外壁防腐，使用时无需加热。由于环氧煤沥青冷缠带涂层独特优异的性能，在工业和民建中混凝土的污水池、屋面、地面做防水、防渗透处理时也有很好的应用。

　　 我公司生产的环氧煤沥青冷缠带与定型胶形成的防腐蚀保护涂层，已经中石油管道科研中心试验室和国家重点工程实验室检测，各项性能指标完全满足GB/T27806-2011、SY/T 0447-2014和HG/T 20679-2014标准要求。该产品我公司已有近二十年的制造历史，是国内具有专业能力的环氧煤沥青防腐冷缠带实力厂家。

产品优点：

　　1、基带厚度均匀、无针孔、机械强度高、耐腐蚀性好；规格齐全、适用于各类工程。

　　2、定型胶无挥发、成膜快，耐溫范围大，具有良好的柔韧性、粘结力和防腐能力，不吸水、抗水蒸气透过。

　　3、基带和定型胶的有效结合组成的防腐层，粘结牢固，表面平整，硬度高、抗冲击，不分层、不剥离，无漏点、耐电压，不收缩、不开裂，耐酸碱，防腐蚀保护效果优异。

　　4、基带与定型胶配合使用后，一次就完全达到各种工程设计防腐层等级和结构的要求。(加强级：≥0.4mm；特加强级：≥0.6mm；加厚级：≥0.8mm）。

　　5、施工简便，机械、半机械或手工均可。

性能指标：

产品选择：

　　1、定型胶：当施工环境溫度在5℃以上时，应选用常溫型定型胶；当施工环境溫度在5℃以下时，应选用低溫型定型胶；当施工环境溫度在-5~-15℃时，应选用超低溫型定型胶。

　　2、基带规格（宽度）：管径≤250mm～100mm，选用125mm的基带；管径在＞250mm～500mm，选用250mm的基带；管径＞500mm，选用400mm的基带。为特殊工程加工满足要求的宽度。

　　* 定型胶使用时的溫度差异和基带与管径是否匹配，直接影响施工进度和防腐质量，请务必注意产品的选配！定型胶配套：加强级（0.8kg/㎡）；特加强级（1.0kg/㎡）；加厚级（1.2kg/㎡）。

使用方法：

        1、钢铁表面处理：除锈、除焊渣、除毛刺、清油污及杂物，并保持清洁干燥。符合GB/T8923要求，手工除锈应达到St3级，机械除锈应达到Sa2.5级。

       2、混凝土表面处理：清除油污、灰尘和疏松物质，露出平整坚实的表面，并确保清洁干燥(水分含量＜6%）。

       3、防隙处理：针对钢铁表面＞2mm高的焊缝和预制件，应在两侧和周围补打腻子做光滑处理；对混凝土表面＞2mm的凹坑，要用腻子填补磨平（腻子由配置好的定型胶加滑石粉调匀即用）。

       4、定型胶配制：将A、B组份定型胶1:1比例充分搅拌混匀，静置停方5～10分钟后即用。为确保防腐层等级厚度，定型胶切勿添加稀释剂，以出厂产品为准。

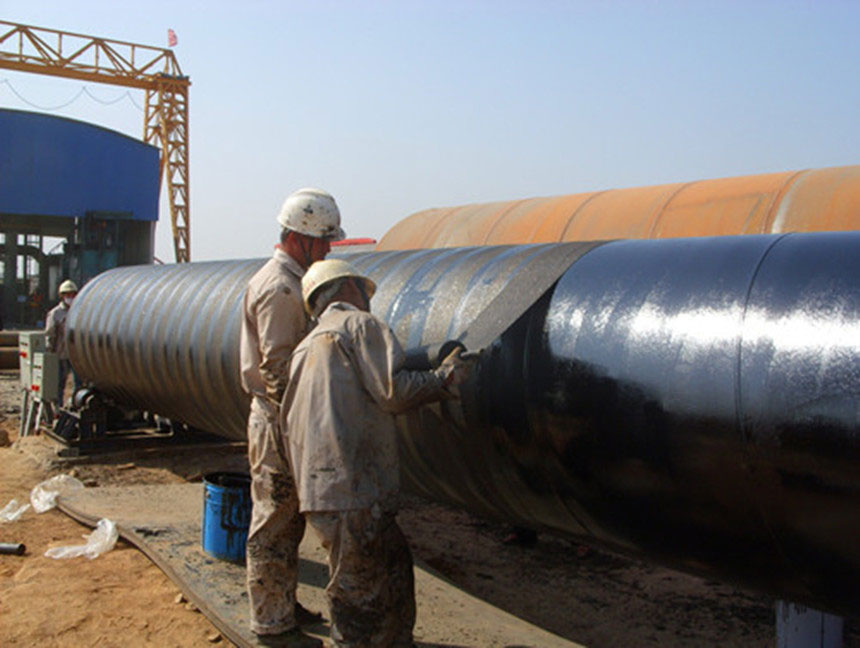

       5、涂胶和铺缠带：把配比搅拌好的定型胶用干净毛刷或滚刷均匀足量涂敷一遍，确保无漏涂后即可铺缠基带，按20～25mm宽度搭接,延长搭接100～150mm，叠层/搭接处涂刷定型胶，附平拉紧，不得出现鼓包。

      *为预防已配制的定型胶因时间长而固化，切记：常溫型要在1小时内用完，低溫型要在2小时内用完，超低溫型要在2.5小时内用完，施工时要现配现用；常溫型、低溫型、超低溫型决对不能混合后使用。

      *禁止雨、雪、雾天和湿度＞85%情况下和风沙较大环境下露天施工。施工完毕的防腐层应静置存放达到自干，并在8小时内不能受到雨淋和泡水的侵伤。

包装与运储：

　　1、定型胶：A、B组份为20~25公斤/桶装；基带：5、10、20平方米/卷，纸箱装。也可按用户要求进行定制。

　　2、运输时严禁与溶剂、酸碱及有损于其质量的物质接触，避免阳光直接照射及雨雪淋浸运储时要防暴晒、防雨淋、防潮湿，禁止靠近热源和明火。贮存于温度不超过35℃的库房内，堆放处应远离明火及热源10米以外，正置立放、叠高≤4层，防止压坏变形。

　　3、基带保质期限12个月，定型胶保质期限6个月。
