网站首页 管道防腐胶带

产品介绍

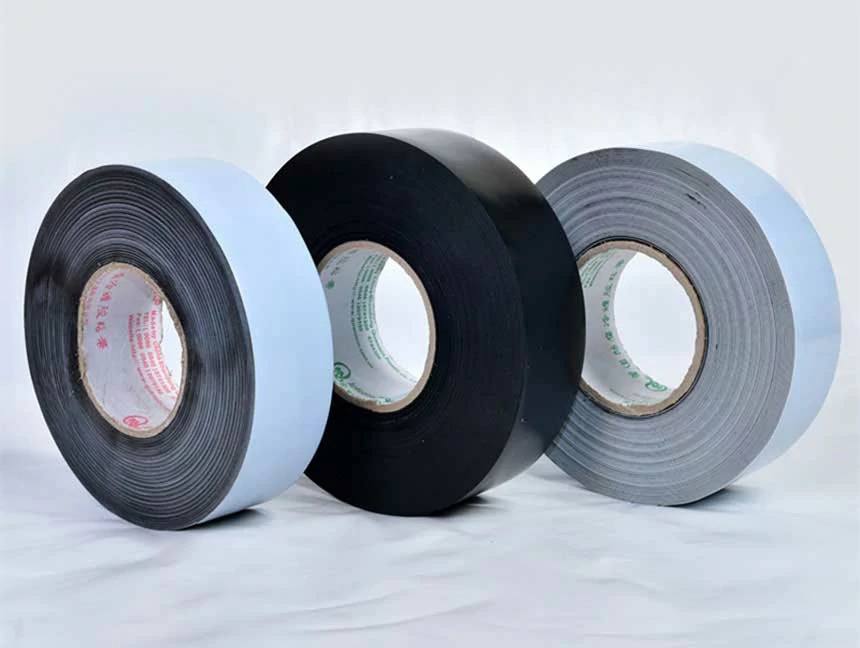

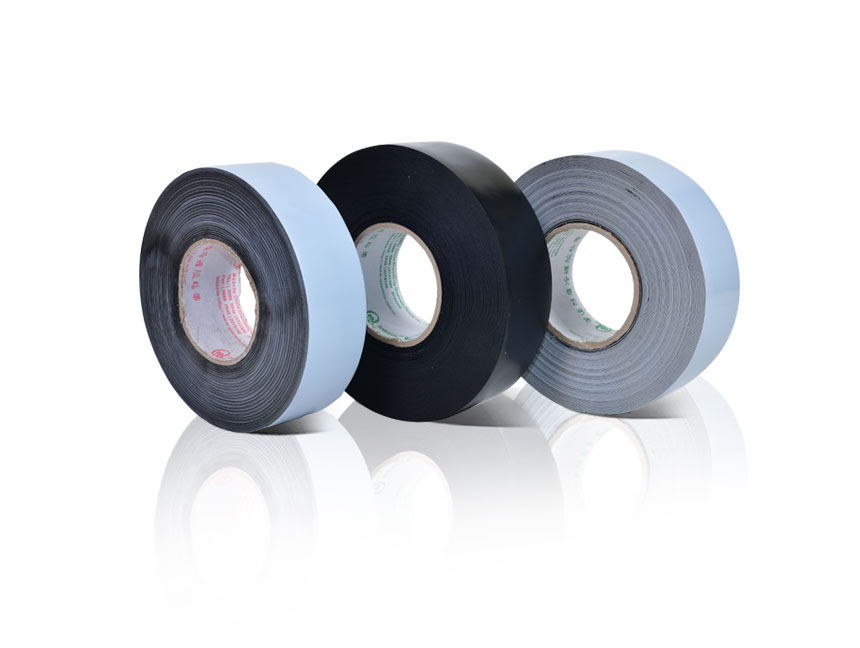

　　薄胶型聚乙烯管道防腐胶带是聚烯烃胶粘带的一种，又名聚乙烯防腐胶粘带，聚乙烯防腐冷缠带。

　　我公司自2001年开始依据SY/T0414技术标准要求制造的聚乙烯管道防腐胶带内带、外带、补口带。基材为低密度聚乙烯压延糙毛膜（片），胶层为高性能丁基橡胶，是采用国内无溶剂共挤热复合工艺制成。聚乙烯防腐胶带主要用于输油、输气、给排水和化工、城建管网中钢质管道外壁防腐，与配套底漆使用形成一个优良的防腐蚀保护层。

　　聚乙烯管道防腐胶带产品我公司已有二十余年的工厂技术经验，是国内较早的聚乙烯防腐胶粘带实力生产厂家。


产品优点：

　　1、基材与胶层亲合力强，在存放时、施工中和使用后不会出现脱胶分层现象。

　　2、胶层厚薄均匀，初粘性好，内聚力大，与管道表面粘接牢固，密封性好、水蒸气渗透和吸水性极低；流动性好、自身修复，无长久气泡存在。

　　3、无孔洞、耐电压、绝缘效果好，能够防止自然条件下的电击侵害。

　　4、耐热老化好，适用溫度范围大；抗紫外线能力强，适合各种环境条件。

　　5、强度高、抗冲击好，有效阻止外部的应力损伤；延伸率适当，不易断裂，便于机械化和手工使用。



供货信息：

　　颜色：防腐带（内带）黑色，保护带（外带）与补口带黑色、白色、蓝色或它色
　　适用管径：15~1500mm
　　胶带宽度：50~300mm
　　胶卷长度：15~240m
　　卷芯尺寸：38mm、76mm 纸芯或硬纸塑料卷芯
　　包装：纸箱 Kg/m2
　　按照客户需要定制加工

　　如果您有聚乙烯管道防腐胶带问题需要了解，请拨打电话：0546-8740309，我公司将提供满意的服务！



性能指标：

项目名称
型 号

T 100（内带）

T 200 （外带）

T 300（补口带）

T-140 T-150 T-160
T-170 T-180

T-240 T-250 T-255
T-265 T-270

T-360 T-380

胶带厚度

总厚度

mm

0.40 0.50 0.600.70 0.80

0.40 0.50 0.55 0.65 0.70

0.60 0.80

基膜厚度

mm

0.22 0.30 0.35 0.40 0.50

0.27 0.35 0.40 0.50 0.50

0.30 0.40

胶层厚度

mm

0.18 0.20 0.250.30 0.30

0.13 0.15 0.15 0.15 0.20

0.30 0.40

拉伸强度

Mpa

≥20

≥23

≥23

断裂伸长率

%

≥400

≥350

≥350

剥离强度

对底漆钢材

N/cm

≥28

-

≥28

对胶带背材

N/cm

≥8

电气强度

Mv/m

≥40

体积电阻率

Ω·m

＞1.5x1012

水蒸气透过率（24h）

mg/cm2

≤0.15

≤0.15

≤0.15

耐热老化实2400h

%

≥80

耐紫外光老化168h

%

≥85

吸水率

%

≤0.10

适用温度

℃

-34℃ ～ +75℃

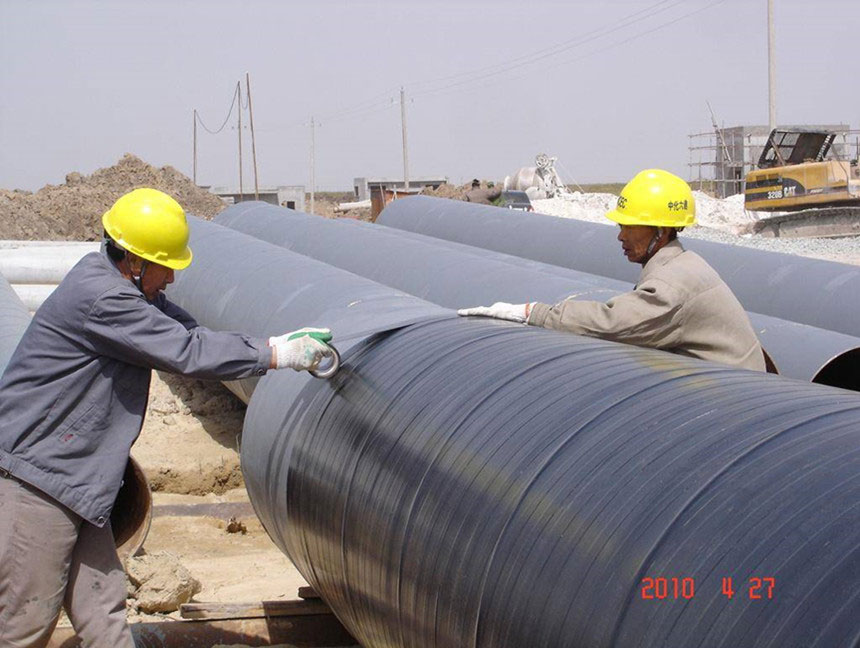

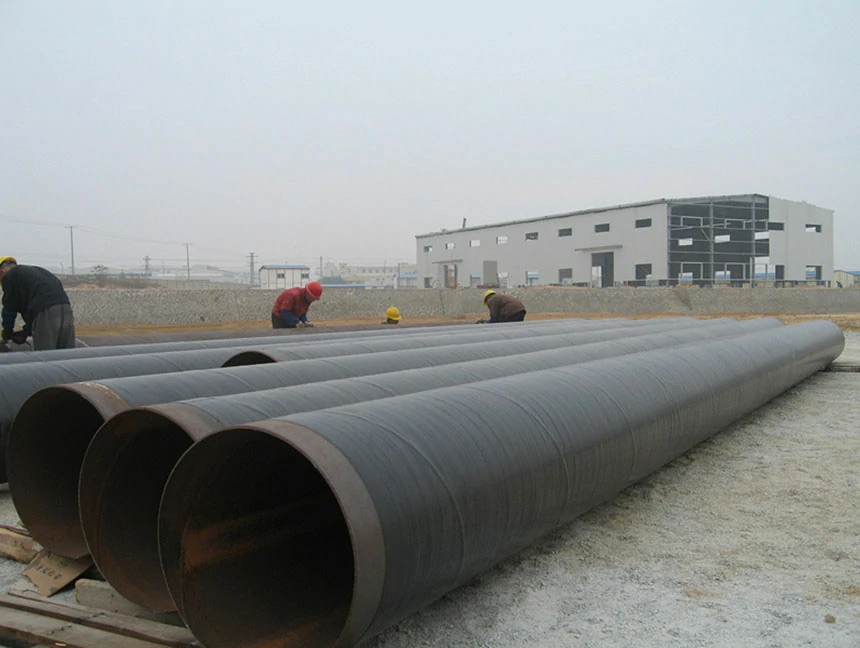

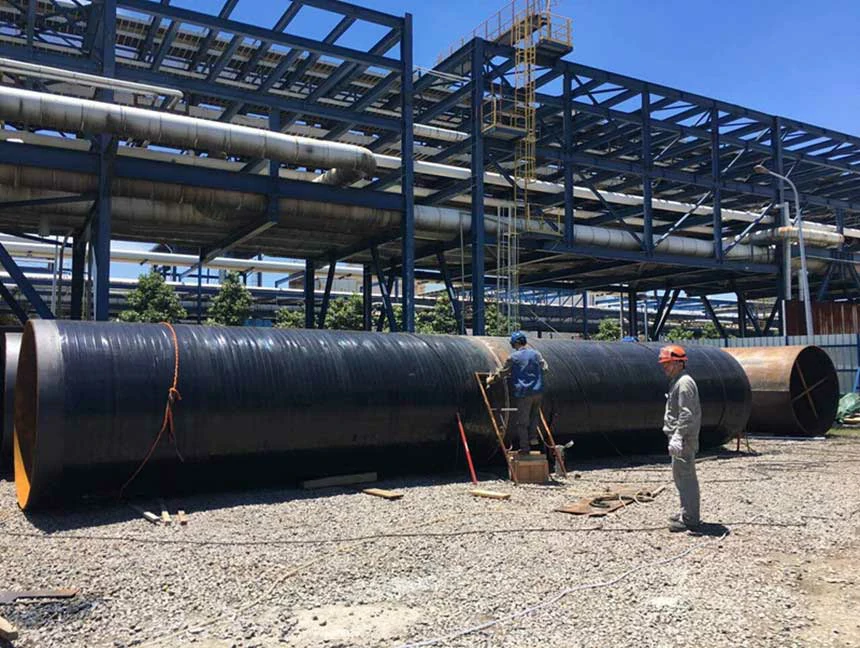

使用方法：

　　1、对管道表面进行除锈、除焊渣、除毛刺，清油污、清杂物，并保持清洁干燥。符合GB/T 8923要求，手工除锈应达到St3级，机械除锈应达到Sa2.5级。

　　2、底漆手工或机械涂刷，确保均匀，无漏涂。

　　3、底漆3～5分钟表干后即可缠带，缠绕聚乙烯防腐胶粘带应符合工程设计防腐层等级及结构要求。

　　4、选用我公司生产的配套底漆P19。

　　5、施工温度：-5～+50℃；禁止雨、雪、雾天湿度＞85%情况下和风沙较大环境下露天施工。



运输存储：

　　1、防暴晒、防雨淋、防冻保温、防止压坏变形。

　　2、在运输或存储中受到-5℃以下暴冻时，需在20℃左右存放48小时，方可使用。

　　3、应在阴凉，温度5～30℃，相对湿度＜75%的库房中存放，并远离热源与明火。

　　4、保质期限12个月。

相关产品
